項目需求： PCB點膠機，需要增加視覺設備檢測PCB板點膠之后有無溢膠、漏膠等情況，篩選不良品。 解決方案： 1.使用紫外線光源，配合客戶的含熒光的膠水，打光效果良好，對比度明顯，可獲取膠水的清晰圖像，輕易地判斷產品的溢膠、漏膠情況。 2.通過BLOB分析，判斷檢測特定區域的點膠情況，有無溢膠、漏膠等異常情況。
1. 所屬行業
PCB點膠行業。
2. 案例背景
（1） 客戶需求
客戶設備機臺為PCB點膠機，需要增加視覺設備檢測PCB板點膠之后有無溢膠、漏膠等情況，篩選不良品。
（2） 客戶痛點或問題
PCB板點膠不良會影響組裝后整個電子產品的質量，下游用戶不接受出現異常品，客戶急需一種穩定、可靠的方式來替代原有的人工檢測。
3. 海康智能相機方案描述
（1） 項目配單表
| 物料 | 型號 | 描述 |
| 相機 | MV-CA050-20GM | 500萬工業面陣相機 |
| 鏡頭 | MVL-MF2528M | 焦距25mm，靶面2/3” |
| 視覺控制器/工控機 | MV-VC3301-128G60 | Cpu:intel i3-8100T |
| 光源 | MV-LLDS-192-38 | 條形光源 |

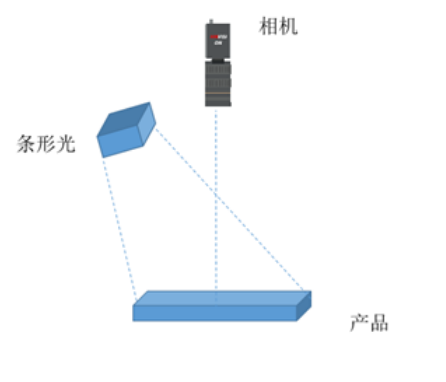

（2） 方案示意圖
（3） 搭建與調試

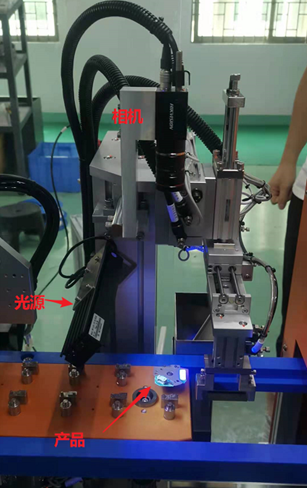

<1>.硬件設備搭建：

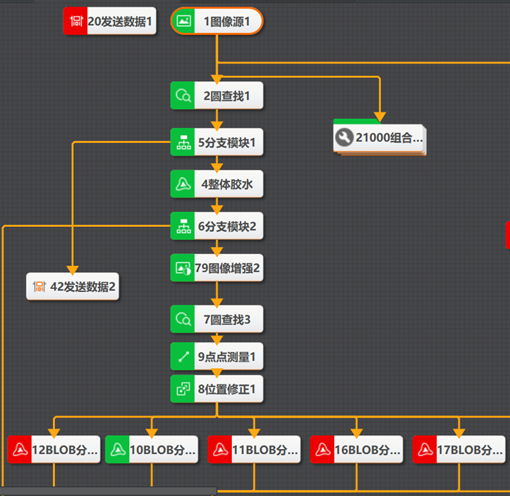

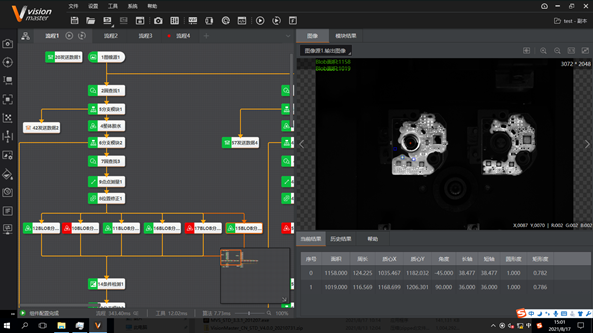

<2>.軟件方案調試：

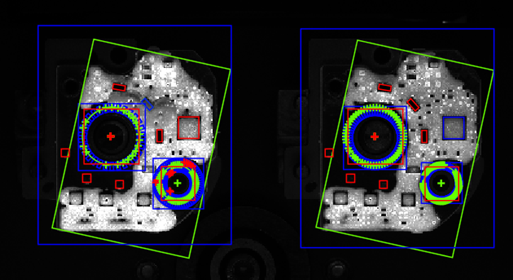

調試步驟一：首優異行產品位置修正，通過圓查找、點點測量等方式定位產品特征，實現產品位置修正。
調試步驟二：檢測特定區域的點膠情況，通過BLOB分析，判斷有無溢膠、漏膠等異常情況。

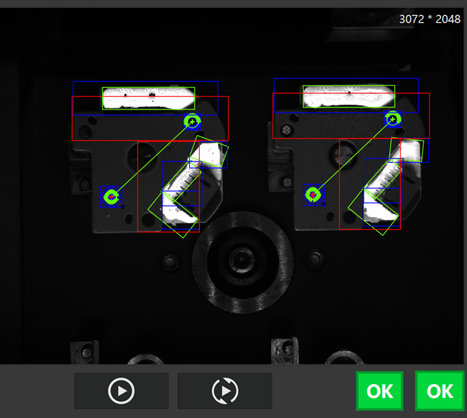

調試步驟三：檢測PCB背面板的點膠情況，檢測方法同步驟二。
至此，實現線材端子的檢測視覺方案搭建和調試。
4. 方案優勢
軟件方案兼容性強，客戶變更產品時，只需要修改BLOB分析模塊的檢測區域，操作方便。打光效果良好、對比度清晰，可有效檢測膠水的有無，能輕易地判斷產品的溢膠、漏膠情況。解決了客戶設備的視覺檢測項目需求，大幅減少終端客戶的人工檢測投入，提升終端客戶的滿意程度，為客戶帶來更多的項目和市場。
